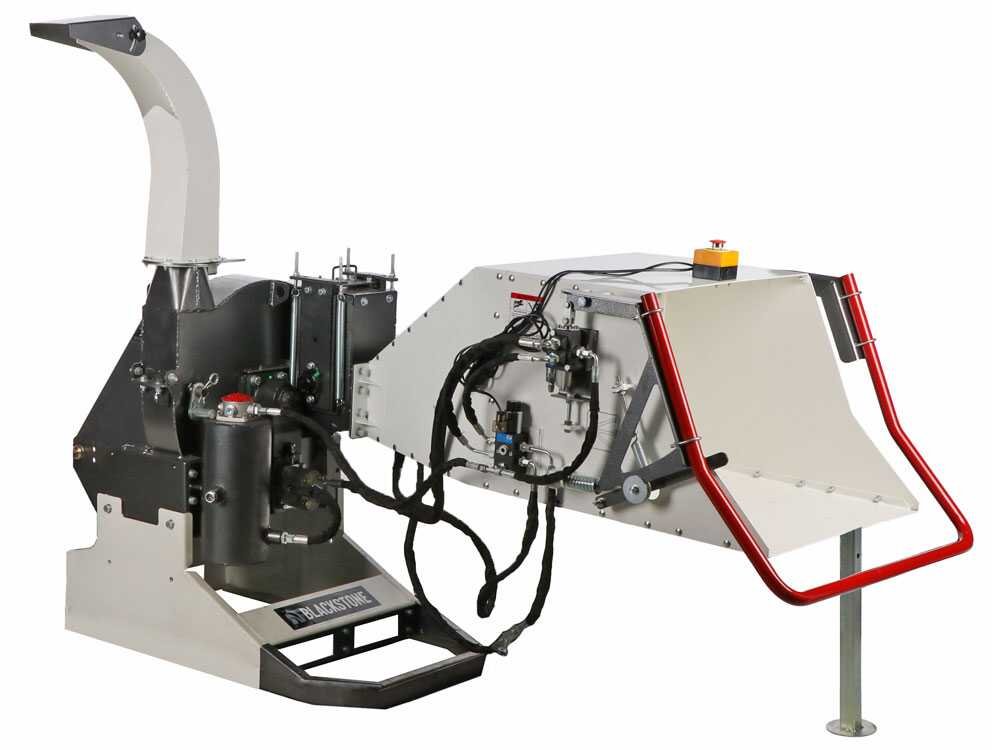

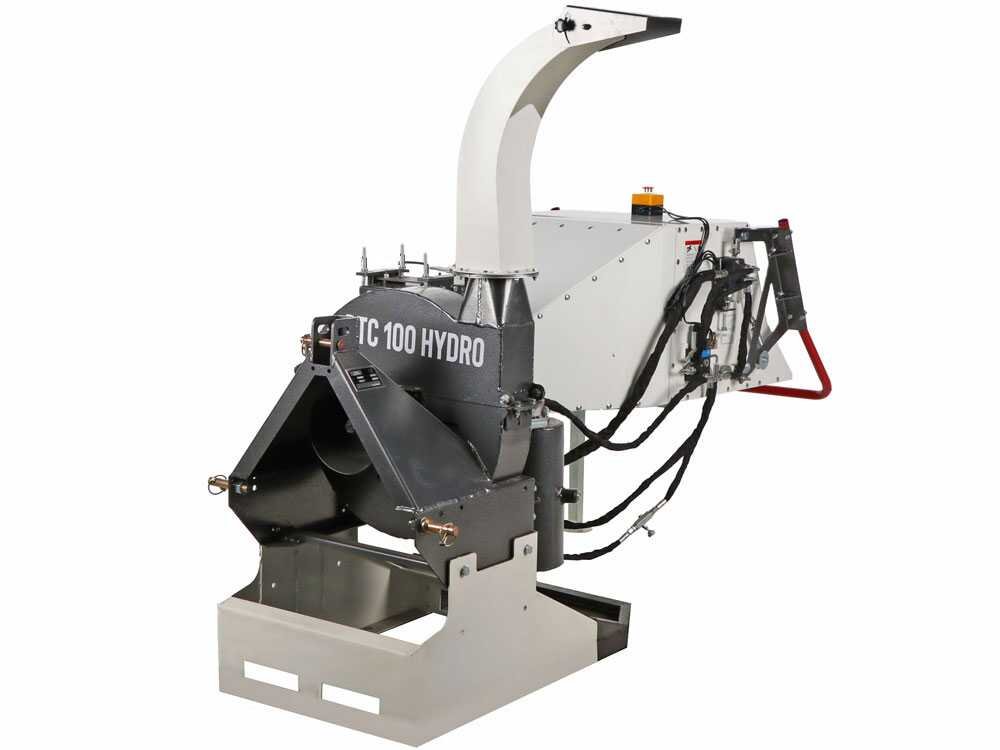

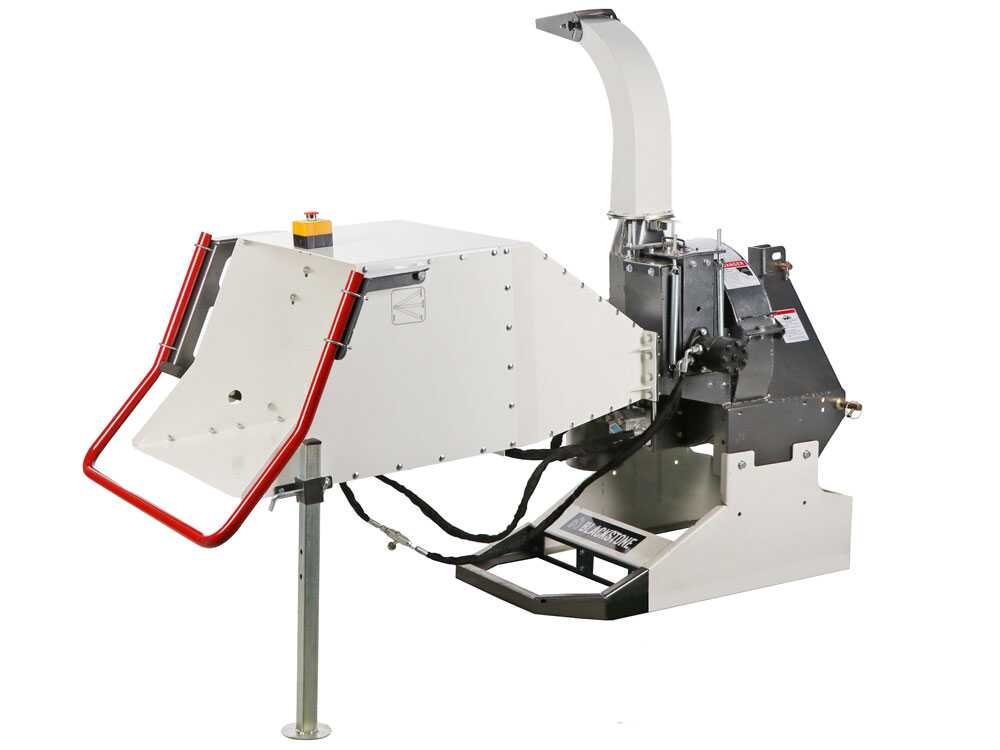

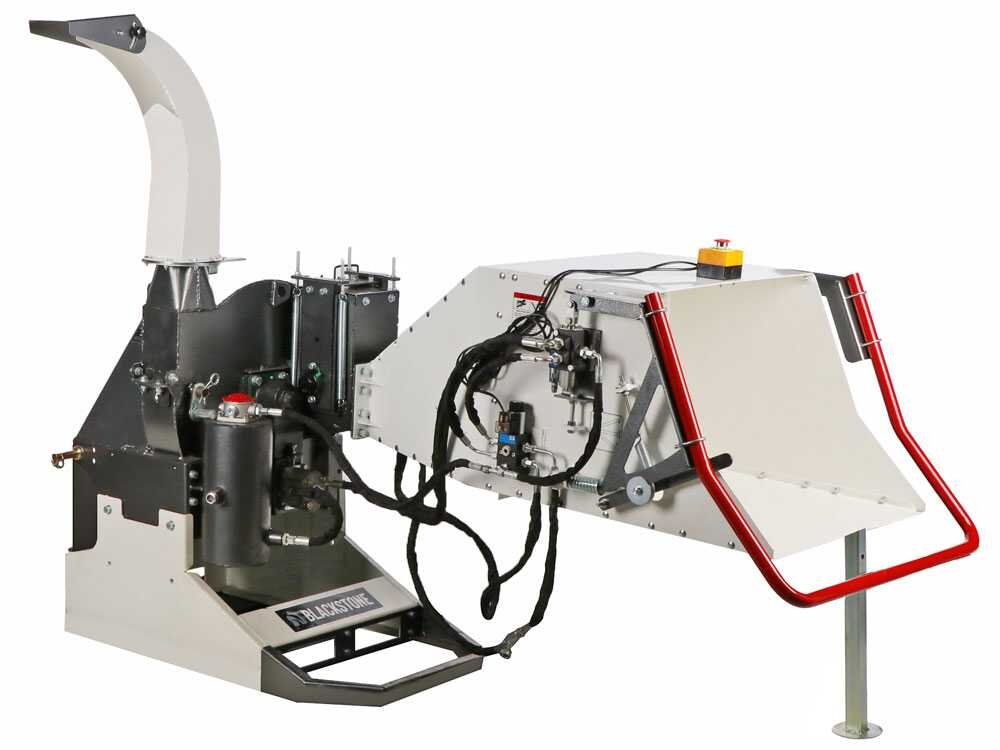

BlackStone BTC 100 HYDRO – Broyeur à tracteur – Avec rouleaux d’entraînement à commande hydraulique

Le broyeur pour tracteur BlackStone BTC 100 HYDRO est un équipement robuste et polyvalent, conçu pour les opérations intensives dans les domaines agricole et forestier.

Conçu pour garantir des performances élevées, ce broyeur se distingue par sa structure solide et ses caractéristiques techniques avancées, qui le rendent idéal pour broyer des branches et des résidus végétaux de grande taille, assurant un fonctionnement efficace et sûr dans toutes les situations.

Avec un poids de 295 kg, le BlackStone BTC 100 HYDRO peut traiter des matériaux d’un diamètre max de 100 mm. La trémie de chargement a une ouverture de 10×25 cm, ce qui facilite l’insertion des branches et des résidus végétaux.

Le rotor, d’un diamètre de 610 mm, est équipé de 4 couteaux rotatifs et d’un couteau fixe, qui garantissent une grande capacité de coupe et un traitement optimal du matériau.

Le système d’alimentation, qui utilise un rouleau hydraulique, permet un entraînement constant et uniforme du matériau à l’intérieur de la machine, améliorant ainsi l’efficacité du processus de broyage. Pour assurer la sécurité de l’opérateur, le broyeur BlackStone BTC 100 HYDRO est équipé d’un système de protection avancé, avec un bouton d’arrêt d’urgence qui permet d’arrêter rapidement le fonctionnement si nécessaire.

Caractéristiques principales :

• Poids : 295 kg
• Diamètre max de broyage : 100 mm
• Rotor avec 4 couteaux rotatifs et 1 couteau fixe
• Compatible avec les tracteurs de 18 à 50 CV
• Système PTO à 540 tr/min avec boulon de sécurité

Attention : comme tous les broyeurs et déchiqueteuses, il n’est pas fait pour le broyage de l’herbe, des feuilles, des aiguilles de pin, etc. (il est conçu pour le broyage des branches, mais il peut aussi broyer les feuilles, les aiguilles et d’autres végétaux qui y sont attachés)

Principales consignes d’utilisation pour tous les broyeurs sur le marché :
– Le broyeur doit broyer des branches fraîchement coupées de l’arbre, et non des branches sèches (celles-ci limiteraient sa capacité de broyage et entraîneraient une détérioration rapide des lames) ;
– Les branches doivent être de préférence longues, régulières et sans nœuds (sinon, le diamètre de coupe diminue) ;
– Le diamètre de coupe indiqué est le diamètre maximal, il s’agit donc d’une exception et non de la règle. Dans ce cas, envisagez l’achat d’un broyeur avec un diamètre de coupe plus grand ;
– Le diamètre de coupe peut varier en fonction de la consistance du bois (par exemple, le chêne, l’olivier, le prunier et le pêcher sont des bois très durs qui peuvent réduire la capacité de coupe des broyeurs)

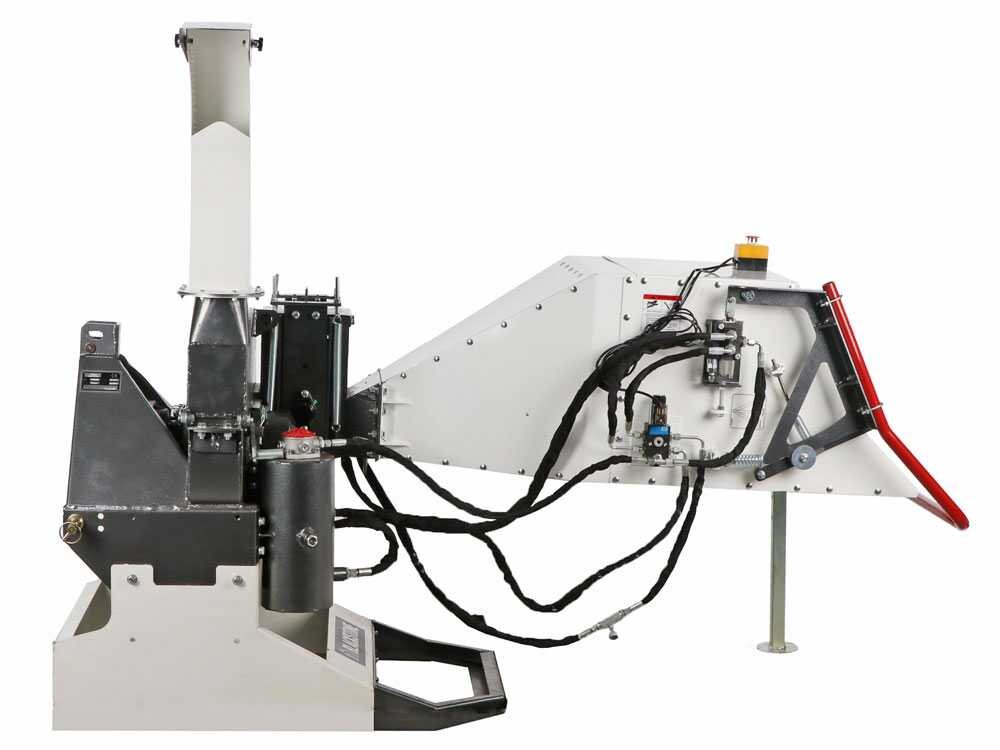

Contrairement à la plupart des broyeurs tractés, cette machine est équipée d’un système hydraulique complètement autonome avec les éléments suivants :

• Pompe hydraulique (appliquée à l’arrière du rotor de broyage, sur l’arbre traversant-prise de force, qui actionne donc à la fois le rotor de broyage et la pompe elle-même)
• Tendeurs de rouleaux
• Réservoir d’huile hydraulique (qui alimente tout le système hydraulique)
• Valve électrique + divers tuyaux de transmission d’huile

Ce broyeur a donc juste besoin d’être fixé à l’attelage 3 points du tracteur et d’avoir un cardan, qui va faire tourner le rotor et le système hydraulique d’entraînement, pour les faire marcher tous les deux.

Ce broyeur n’a pas de tuyau hydraulique compatible avec le tracteur. Il peut donc être utilisé sans problème sur des tracteurs plus anciens non équipés d’une pompe hydraulique.

Détail des rouleaux

Le dispositif de coupe est composé de :
4 lames de coupe, montées sur un disque en acier rotatif à l’extrémité de la trémie.

Le rotor a les caractéristiques suivantes :

• Diamètre : 61 cm

Il a une chambre de broyage grande et robuste. Détail du système d’ouverture à bascule.

Poignée de blocage du rotor.

Attention : avant de démarrer la machine, s’assurer de régler la contre-lame à l’aide des boulons de réglage prévus à cet effet, afin d’éviter d’endommager le rotor.

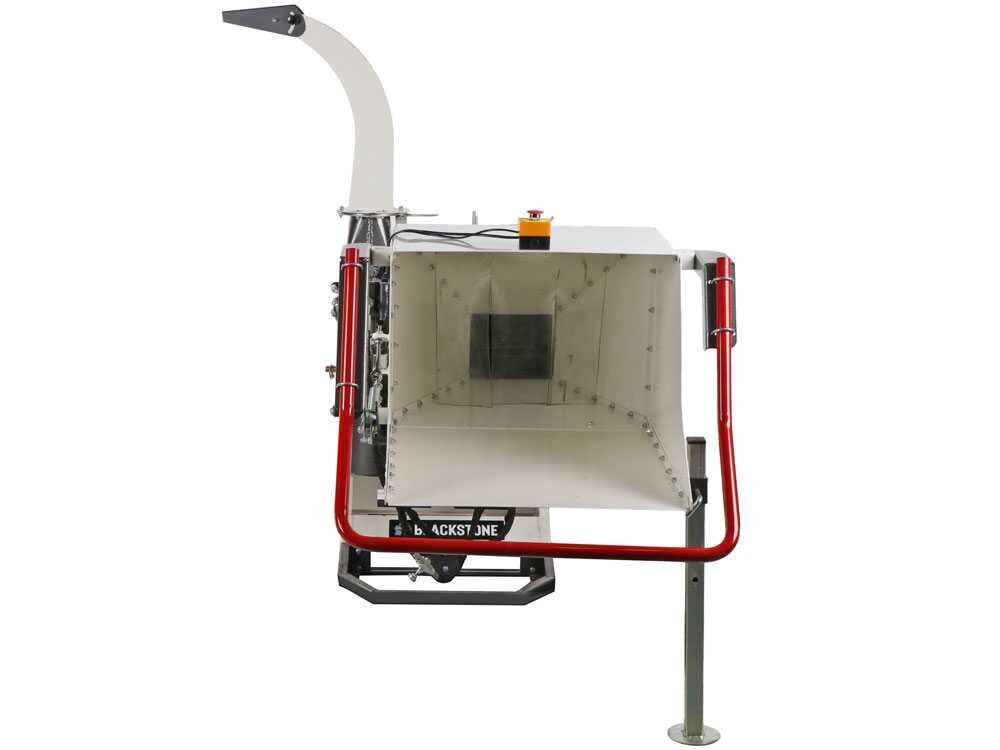

La trémie en acier est grande, avec des dimensions de 52 x 133 cm.

La machine est équipée d’un rouleau monté sur un système de ressorts efficace, pour entraîner automatiquement les branches.

Le broyeur est équipé d’un système anti-bourrage : si, pendant le broyage du matériau, le rotor est soumis à une contrainte ou se bloque, il faut actionner le levier situé sur la trémie de chargement. Ce levier agit en effet sur les valves hydrauliques qui commandent le moteur et inverse le sens de rotation du rotor, le débloquant ainsi.

La machine peut aussi prendre des branches et des feuillages très volumineux, sans travail préalable.

En plus, elle a une plus grande capacité, ce qui permet d’y mettre beaucoup de matière à la fois.

Des cloisons de protection en caoutchouc sont placées à l’entrée de la trémie.

Bouton d’arrêt.

La barre de commande règle le mouvement des rouleaux d’alimentation de la manière suivante :
2) Mode arrêt
3) Mode inversion

Les fonctionnalités de ce broyeur sont les suivantes :

– Activation de l’entraînement automatique des rouleaux pour le broyage (commande entièrement électronique)
– Système d’arrêt immédiat (de sécurité)
– Fonction inverse pour éliminer les bourrages

Les BlackStone BTC 100 HYDRO se distingue par sa goulotte d’éjection innovante, un élément clé pour sa praticité et sa fonctionnalité. Cette goulotte, pivotante à 360° et d’une hauteur d’environ 180 cm, permet de décharger le matériau broyé directement dans les conteneurs souhaités, rendant le travail plus rapide et moins fatigant.

La facilité de réglage de la cheminée est une autre caractéristique remarquable. Grâce à un levier, les utilisateurs peuvent simplement appuyer et tourner la cheminée dans la position optimale pour chaque besoin spécifique. Ce degré de personnalisation s’assure que le travail peut être effectué efficacement dans n’importe quelle situation.

Une fois réglée, l’inclinaison reste stable grâce à un ressort qui ramène le levier en position, maintenant l’angle constant pendant l’utilisation.

De plus, l’inclinaison de la sortie est facilement réglable à l’aide d’un bouton. Cela permet de modifier avec une extrême facilité l’angle de sortie, garantissant ainsi que les matériaux broyés soient toujours dirigés de la manière la plus appropriée.

Exemples de positionnement pour contrôler la distance d’éjection des copeaux :

• • Position 1
  • Position 2

Prise PTO sur tracteur pour permettre de faire tourner le broyeur
Nombre de tours de la prise de force 540-1000 tours par minute.

Détail de l’attelage robuste à 3 points

Le limiteur de couple à boulon de cisaillement permet, en cas de sollicitations et de couples imprévus ou excessifs, d’éviter d’endommager les pièces mécaniques de la machine à l’utilisation.
En effet, lorsque le couple dépasse la puissance supportée par le boulon, celui-ci se coupe et la puissance transmise est réduite à zéro.
Pour rétablir la transmission, il faut le remplacer par un autre boulon de même résistance, diamètre, filetage et longueur.

Le broyeur est équipé d’un support supplémentaire sous la trémie pour stabiliser la machine.

On peut ouvrir rapidement la trémie en la faisant pivoter sur deux charnières pour accéder rapidement au rotor en cas de bourrage.

Détail du tendeur à vis.

Attention : l’inspection doit être effectuée que lorsque la machine est à l’arrêt.
Avant de la démarrer, lis attentivement le manuel d’instructions.
