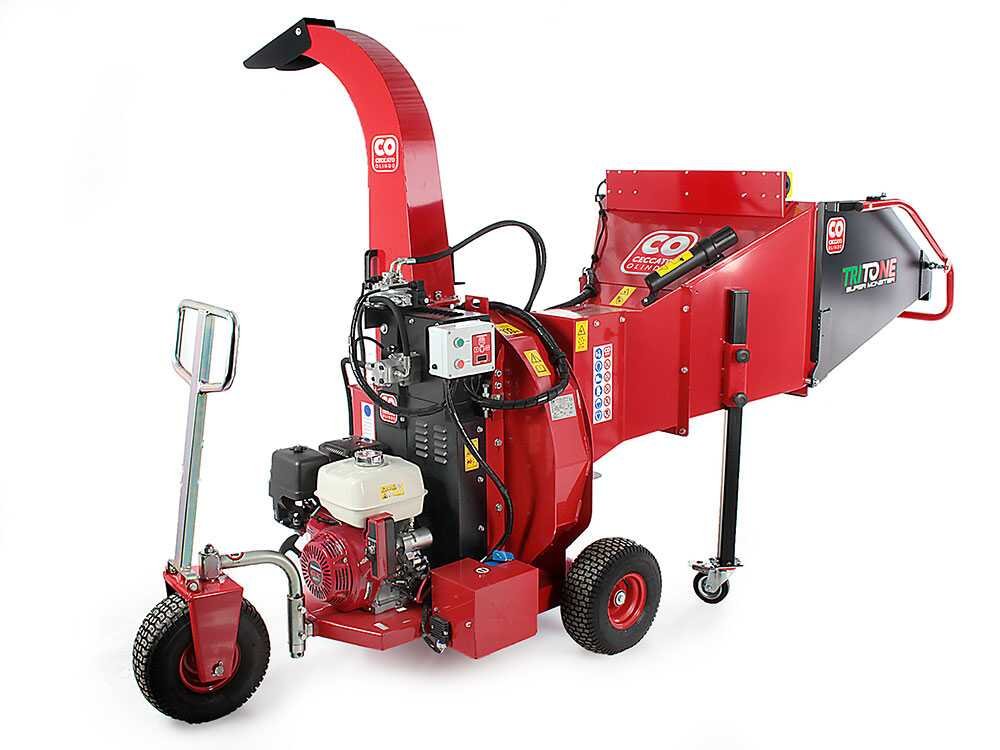

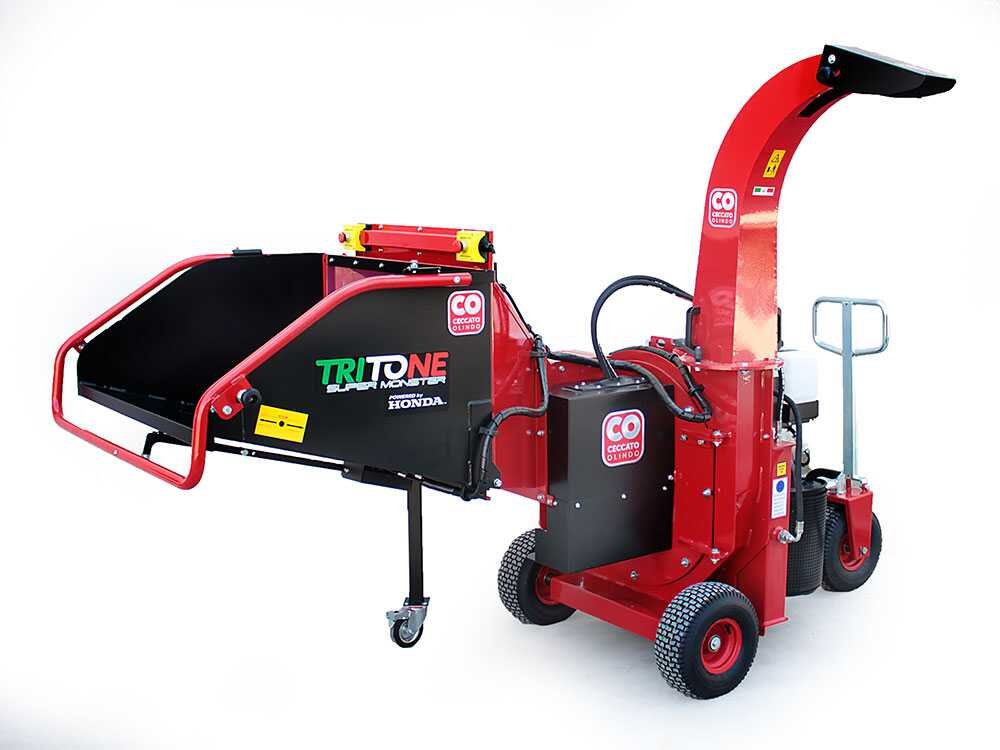

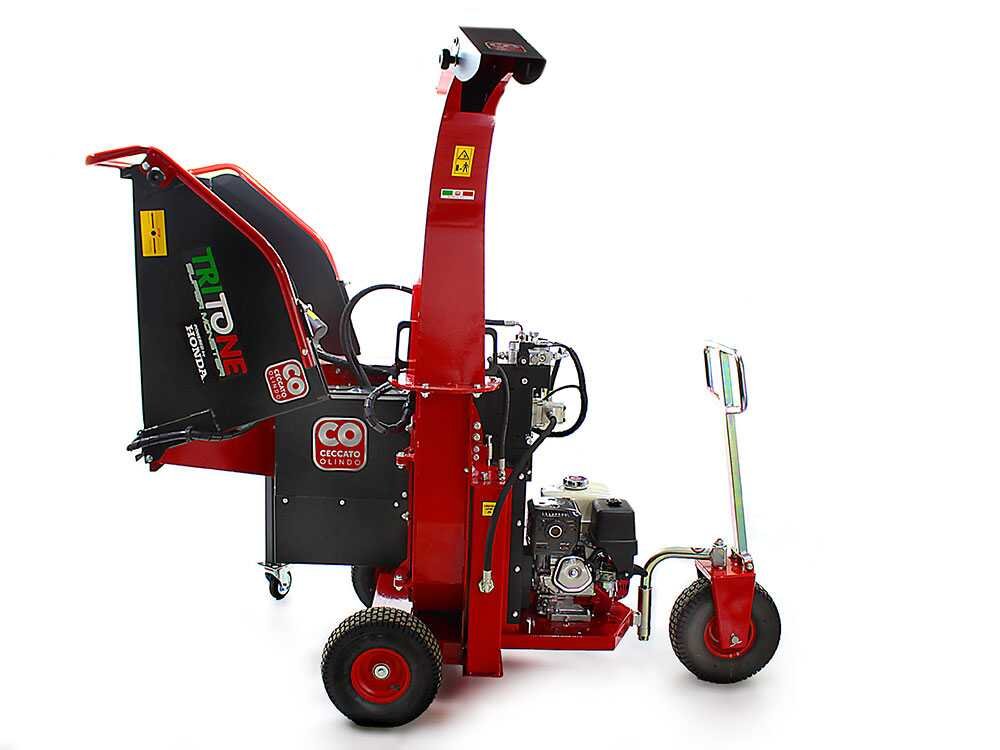

Ceccato Tritone Super Monster – Broyeur thermique professionnel – Moteur Honda GX390

Le broyeur de végétaux Ceccato Tritone Super Monster à moteur HONDA GX 390 est un broyeur de végétaux professionnel à moteur thermique, adéquat pour l’émiettement de grosses quantités de déchets verts. Ce modèle, le sommet de la gamme, est muni d’un rouleau à entraînement automatique du feuillage, activé par une pompe oléodynamique, et de trémie de dimensions exceptionnelles qui permettent aux opérations de remplissage d’être très simples.

La capacité de broyage de cet engin arrive jusqu’à un diamètre de 120 mm.

La goulotte d’éjection du broyat est orientable à 360° et possède une hauteur d’environ 2 mètres.

Le broyeur possède un moteur Honda thermique GX390 à 4 temps et un rotor de coupe très large, d’un diamètre de 600 mm. Le dispositif de coupe est muni d’un couteau central à double tranchant et deux autres couteaux réversibles et à l’intérieur 24 autres marteaux émietteurs réversibles.

La transmission entre le multiplicateur et le rotor de coupe est réglée par une poulie avec frottement pour en faciliter la mise en mouvement qui survient au moyen de deux courroies. En outre, le rotor est muni de deux contrelames per obtenir une coupe excellente. Il est doté d’un tamis autonettoyant de forme circulaire qui tamise le broyat à 360°. Elle possède deux roues pneumatiques de grandes dimensions pour faciliter le déplacement de l’engin.

Le broyeur Tritone Super Monster Honda GX 390 respecte les normes CE sur la sécurité.

Attention : aucun broyeur n’est adapté au broyage des seules herbes, feuilles, aiguilles de pin, etc. (nous précisons que celui-ci est fait principalement pour les branches, mais il peut également broyer les feuilles ou les autres déchets verts s’ils sont attachés aux branches).

Conditions d’utilisations principales pour tous les broyeurs sur le marché :
– Le broyeur doit broyer des branches coupées récemment sur l’arbre et non sèches (cela limiterait sa capacité de broyage et engendrerait une détérioration rapide des lames).
– Les branches doivent être de préférence longilignes, régulières et sans nœud (sinon le diamètre de coupe se réduit).
– Le diamètre de coupe indiqué est le diamètre maximal à ne pas dépasser, il reste préférable d’utiliser le broyeur avec des diamètres inférieurs. Sinon, il faut évaluer l’achat d’un broyeur ayant un diamètre de coupe plus grand.
-Le diamètre de coupe peut varier en fonction de la consistance du bois (par exemple, l’olivier, le prunier, le pêcher sont des bois très durs, ils peuvent donc réduire la capacité de coupe des broyeurs).

Tritone Super Monster est un broyeur de végétaux à moteur thermique doté d’un rouleau d’entraînement automatique du feuillage, activé par une pompe oléodynamique.

Réglages de la vitesse du rotor: pour régler la vitesse en fonction de l’épaisseur des morceaux à broyer, il suffit de régler la vitesse de rotation en agissant sur le bouton rotatif du variateur oléodynamique du moteur.

Système anti-encombrement: au cas où, pendant le broyage du feuillage, le rotor se retrouve en sous-régime ou se bloque, on doit agir sur le levier situé sur la trémie (barre arrondie rouge). Le levier en effet agit sur les valves hydrauliques qui commandent le moteur et inverse le sens de rotation du rotor en le débloquant.

Positions de fonctionnement du levier de la trémie: la barre arrondie rouge située autour de la trémie fonctionne comme s’il y avait un interrupteur à 3 positions. En la poussant vers le bas, elle active le rouleau d’entraînement dans son mouvement normal vers l’avant, ce qui permet le tourbillonnement des branches. En tirant en arrière, on inverse le sens de rotation et on active le système anti-encombrement. En position centrale, le rotor ne tourne pas car il se trouve en position de repos.

Système NO-STRESS électronique: la commande NO-stress contrôle les rouleaux d’entraînement du broyeur pour le démarrage en cas d’urgence. Seulement après avoir appuyé sur START il sera possible de démarrer le moteur.

Les fonctionnalités de ce broyeur de branches sont:

– Activation par auto-entraînement des rouleaux de broyage
– Système d’arrêt d’urgence (de sécurité)
– Fonction reverse pour éliminer les bourrages

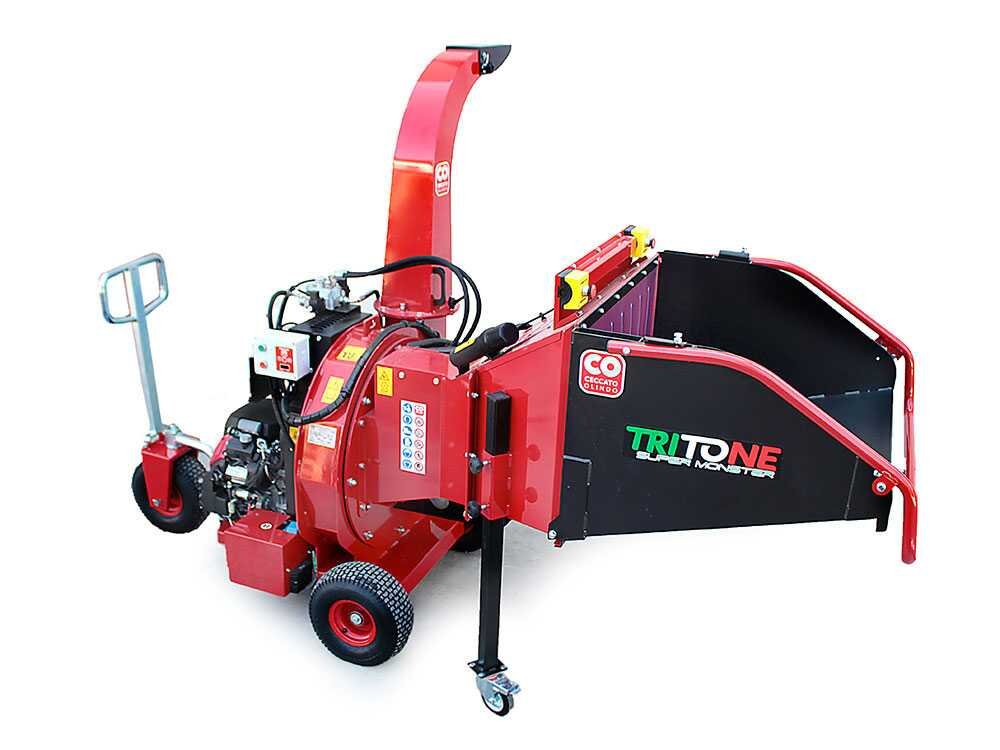

La trémie unifiée en acier, de dimensions exceptionnelles, 95 cm de largeur et 58 cm de hauteur est en mesure de recevoir également les branches et le feuillage les plus volumineux, sans un pré-broyage préalable. De plus, elle a une capacité supérieure qui permet d’y insérer également beaucoup de matériel à la fois.

La trémie est refermable pour le transport ou le rangement, afin de limiter l’encombrement.

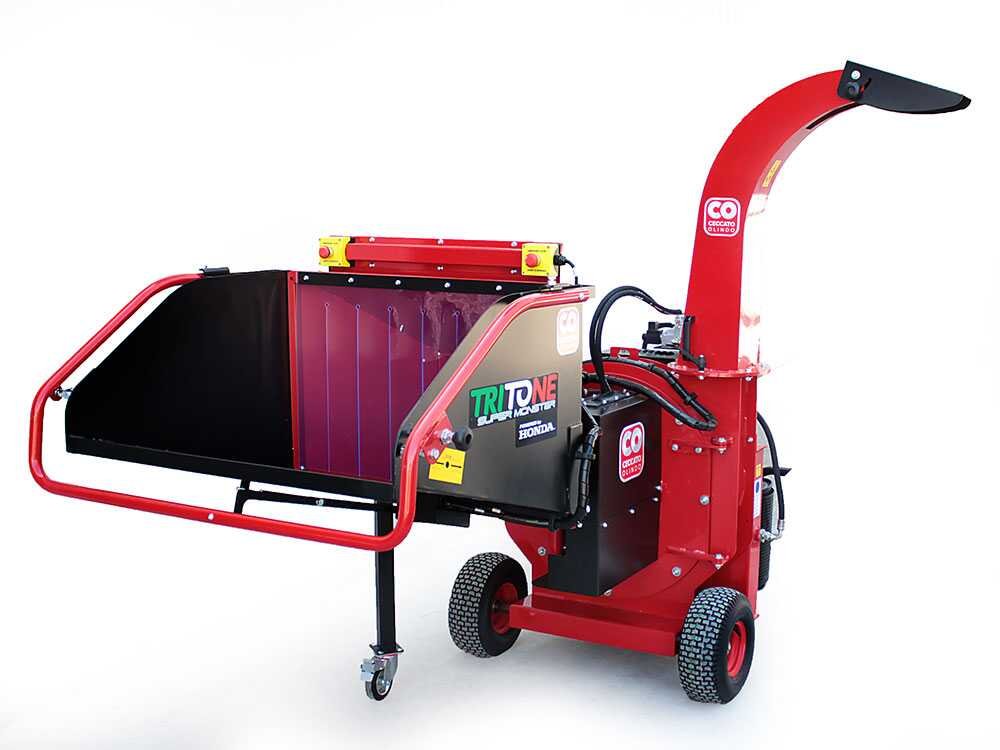

Détail des parois en caoutchouc transparent de protection situées à l’entrée de la trémie.

Nouveau système E-STOP. En cas d’urgence appuyer énergiquement sur les 2 boutons d’alarme rouges situés sur la trémie;les rouleaux d’entraînement s’arrêteront immédiatement indépendemment de la position de la barre de commande; le moteur s’arrêtera également.

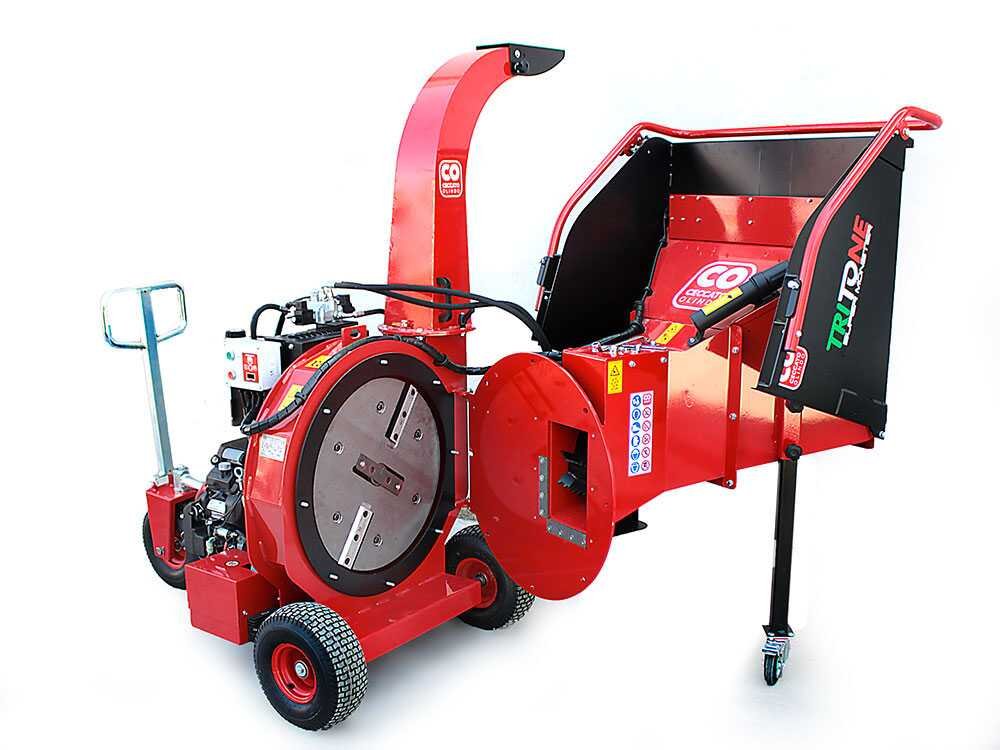

Le rotor de coupe est composé d’au moins 2 disques en acier, solidement reliés entre eux et d’ épaisseur considérable.

Ceux-ci forment une cellule extrêmement robuste appelée rotor de coupe et qui constitue le cœur du broyeur de végétaux qui a des dimensions, une robustesse et des performances exceptionnelles avec son diamètre de 600 mm.

Ce rotor se révèle donc parmi les plus volumineux et résistants dans l’absolu qu’on puisse trouver sur le marché.

Pourvu de 2 lames de coupe de grandes dimensions. Elles effectuent un pré-broyage en sectionnant le matériel présent dans la trémie en fragments plus grossiers.

2 contrelames interchangeables d’extrême robustesse sont enchâssées dans la structure de la porte de fermeture de la chambre de broyage. Celles-ci, faisant office de contrelame aux deux lames principales, effectuent un effet « ciseaux » très efficace au premier coup sur la branche insérée dans la trémie.

Au centre du rotor sont insérées 2 autres lames pour optimiser le broyage.

Il est muni de 24 marteaux broyeurs (ou lames) en acier trempé tournant à haute vitesse. Ils effectuent une opération centrifuge en réduisant le matériel en fragments de petites dimensions.

Pour améliorer la qualité du broyat et l’efficacité des 24 marteaux tournants, une grille émietteuse circulaire est placée autour du rotor principal.
À la différence des premières, ces contrelames inclinées effectuent un broyage de la branche insérée dans la trémie.

Le moteur est un puissant Honda GX 390 de toute dernière technologie à technologie OHV à soupapes en tête , monocylindre à 4 temps.

Caractéristiques:

Moteur (avec allumatique électronique). Ceci permettra de faire fonctionner la commande électrique. La batterie sera tenue chargée par l’alternateur du moteur.

La série Honda « GX » est hautement professionnelle et a été développée pour des travaux lourds dans le domaine de la construction, de l’agriculture etc., caractérisée par une grande longévité et fiabilité.

Ce modèle, de gamme professionnelles, offre des performances de qualité pouvant durerdans le temps.

Détail du filtre à air

Détail du réglage du starter et du réglage de la vitesse.

Le moteur est LIVRÉ SANS HUILE. Avant de le démarrer lire attentivement le manuel d’instructions.

Puissance Nominale: 13.0 CV
* Également appelée puissance commerciale, il s’agit du classique standard de définition de la puissance qui était officiellement utilisé jusqu’à il y a quelques années par les plus grands fabricants de moteur. Cette donnée est encore plus diffuse et publicisée sur les principaux canaux de vente.

Puissance effective: 9.40 CV
* Correspond à la réelle puissance de coupe en phase de travail. Elle est indiquée comme officielle sur les données techniques et sur le manuel en particulier.

La chambre externe de broyage (la plus grande et résistante de sa catégorie) est de dimensions en rapport avec celles du rotor de coupe qu’elle contient. Elle est très vaste et de forme arrondie, garantissant une productivité optimale ainsi qu’une longévité élevée du système.

Structure de l’engin réalisée à 100% en acier. Il n’y a pas de présence de plastique sur ce produit.

Un détail à noter est la grande épaisseur de l’acier qui compose cette chambre de broyage, démontrant par là-même la résistance de la machine même.

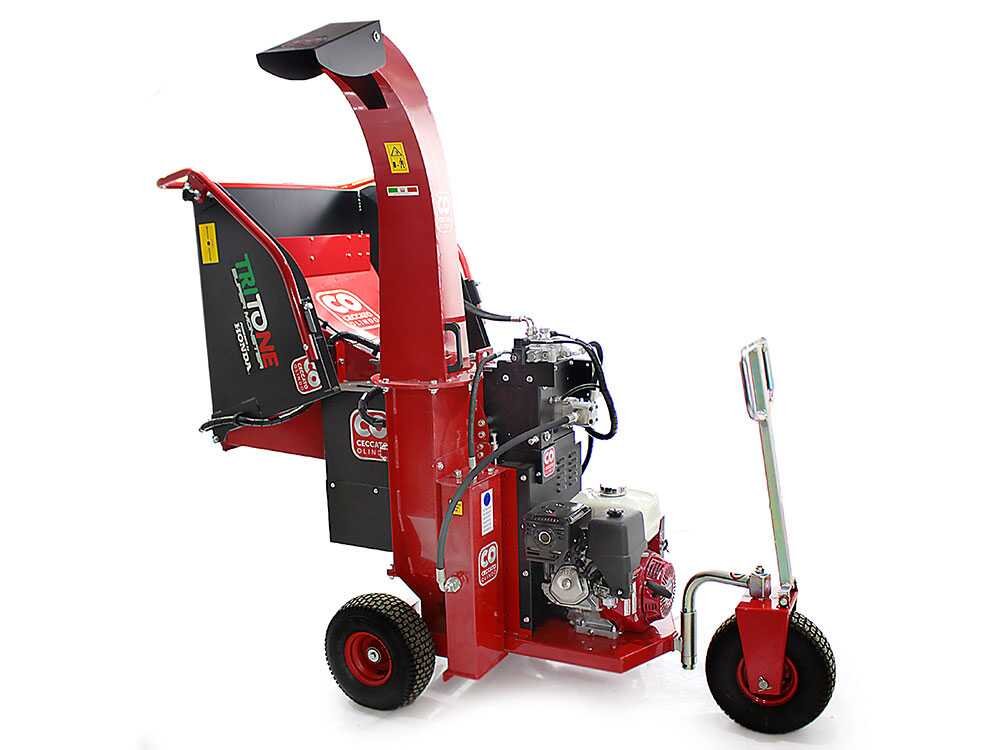

La goulotte d’éjection du broyeur se tourne à 360°.

Il suffit simplement de tourner le levier et grâce aux deux leviers situées en dessous en tournant sur la position désirée.
Etant haute d e2 mètres, cette goulotte permet d’éjecter directement dans une remorque ou un camion.
Même orientable pour vérifier la distance du broyat.

La transmission à double courroie renforcée confère au broyeur une solidité hors du commun, protégeant le moteur et le rotor de coupe interne de tout type de coup interne ou contrecoup.
Longévité largement supérieure par rapport aux traditionnels systèmes encore utilisés par tous les constructeurs avec le moteur directement relié au rotor de coupe.

La transmission avec la pompe hydraulique se fait par courroie.

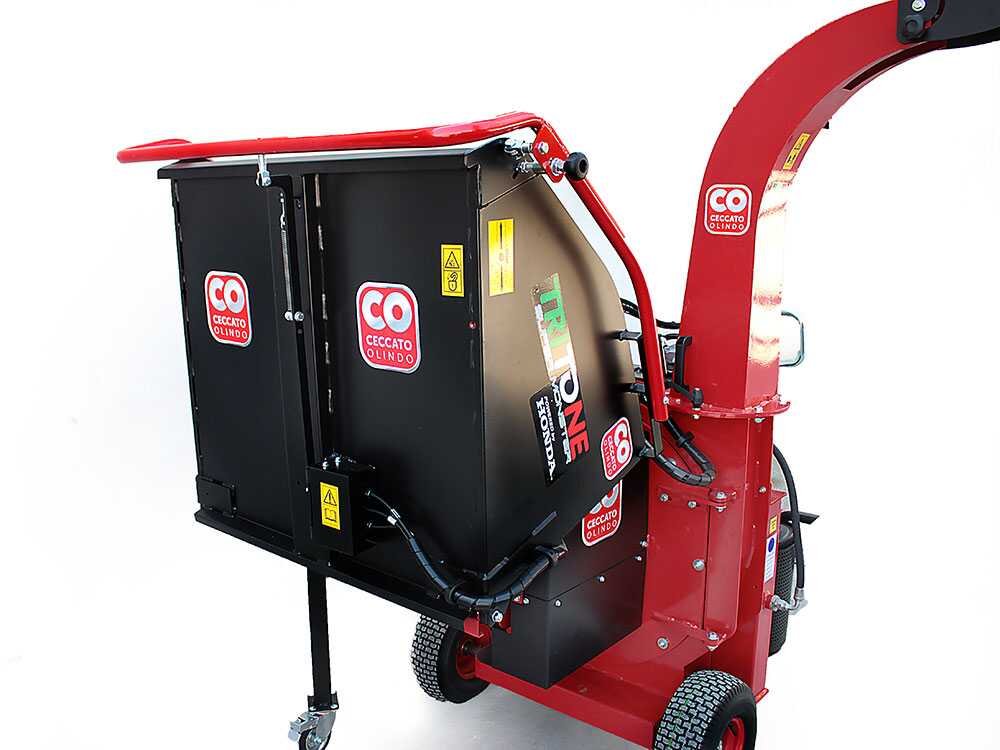

La trémie du broyeur a la possibilité d’être refermée pour rendre le déplacement et le remisage beaucoup plus aisé.
Pour faciliter le déplacement, 2 roues pneumatiques postérieures de grandes dimensions ont été intégrées dans la structure.

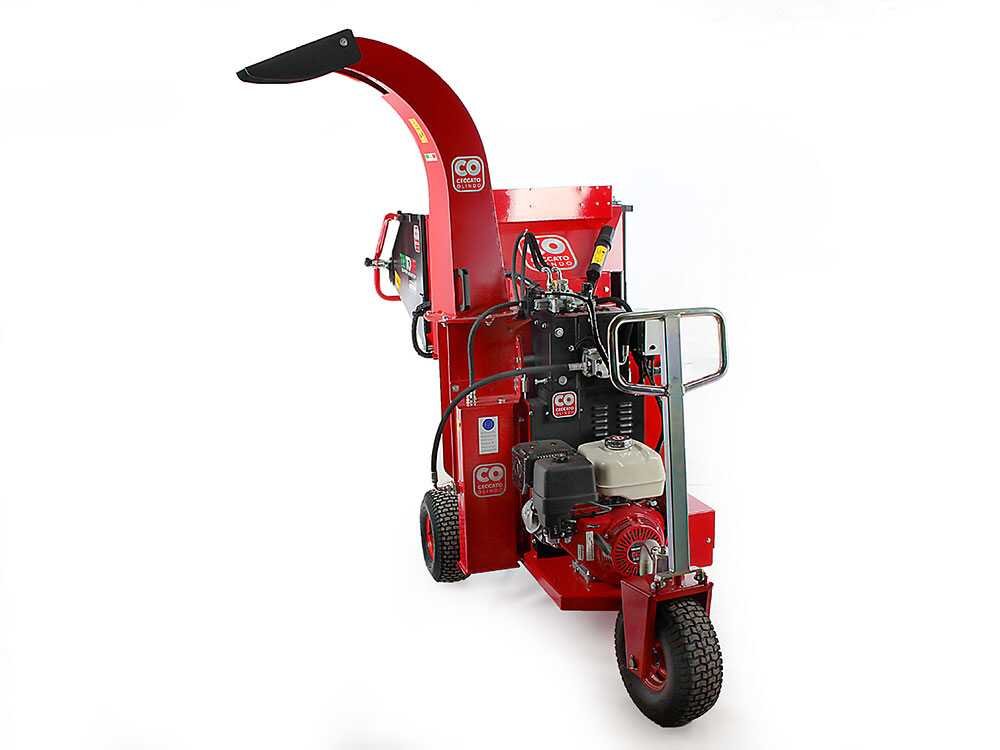

De plus, une troisième roue avec poignée de position est située sur la partie postérieure du broyeur, pour garantir une totale liberté de mouvement.

Les dimensions des roues sont de 15×6.00 – 6.

De plus, la trémie est munie d’une roue de stabilisation située sur le côté afin de garantir une plus grande stabilité pendant l’opération et pendant les opérations d’entretien qui nécessitent l’ouverture de la chambre de broyage.

Le broyeur est muni d’un crochet pour être déplacé pendant l’opération.

Le manuel d’instructions est toujours à portée de main grâce au tube porte-objets situé sur la trémie
